CARA KONFIGURASI ROUTING RIP PADA CISCO PAKET TRACER


Asslamuallaikum.wr.wb


untuk artikel kali ini saya akan memberitahukan cara konfigurasi routing rip.
pertama apa sih yang dimaksud rip itu?
RIP(routing information protocol)adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN(local area network) dan WAN(wide area network)

bagaimana sih cara konfigurasinya? simak saja tutorial di bawah ini.


1.jalankan cisco paket tracer yang kalian miliki.
2.setelah anda menjalankan cisco paket tracer anda buat topologi seperti gambar dibawah ini saja cukup simple kok.


3.setelah kalian membuat topologinya kalina pertama konfigurasi router pertama dulu:
© Continue with configuration dialog? [yes/no]: no
Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip address 192.168.10.1 255.255.255.0
Router(config-if)#no shut

Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int se0/0/0
Router(config-if)#ip address 10.10.100.1 255.255.255.0
Router(config-if)#no shut
seperti gambar di bawah ini:




4.sekarang kalan konfigurasi router ke dua, sama halnya seperti router pertama cuman beda ip address nya saja:
© Continue with configuration dialog? [yes/no]: no
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip address 192.168.20.1 255.255.255.0
Router(config-if)#no shut

Router#en

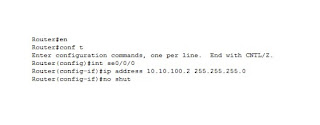

Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int se0/0/0
Router(config-if)#ip address 10.10.100.2 255.255.255.0
Router(config-if)#no shut




5.setelah kalian menambahkan ip address kalian tinggal mengRIPkan router pertama supaya bisa beromunikasi dengan lainnya:
© Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#router rip
Router(config-router)#network 10.10.100.0
Router(config-router)#network 192.168.10.0
Router(config-router)#end


6. setelah kalian meng RIP kan router pertama sekarang ke router kedua yang sama saja seperti router pertama
© Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#router rip
Router(config-router)#network 10.10.100.0
Router(config-router)#network 192.168.20.0
Router(config-router)#end

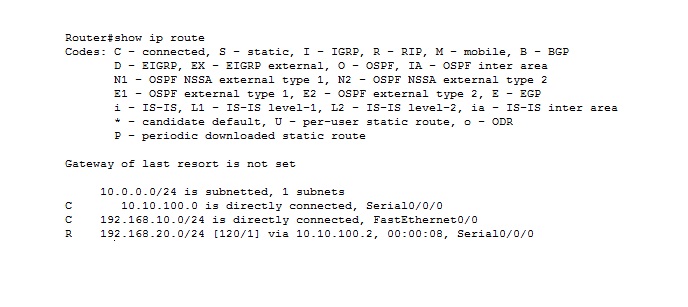

7.setelah kalian melakukan RIP tersebut apakah routing yang kalian lakukan berhasil atau tidak? cukup dengan perintah ini
© Router#show ip route
jika berhasil akan anda tampilan seperti dibawah ini


8.setelah anda berhasil meng RIP kan seperti yang di atas kita coba ping komputer satu dengan yang lainnya
pertama masukan ip address terlebih dahulu di komputer pertama dan kedua
seperti gambar berikut ini:
ini komputer pertama


ini komputer kedua


9.dan masukan juga ip address, subnet mask, dan gateway di komputer ketiga dan keempat
seperti di bawah ini
ini komputer ketiga


ini komputer keempat


10.setelah memasukan semua tersebut coba ping komputer satu dengan komputer ketiga
© dengan ketik ping 192.168.20.2 dan ENTER
jika hasilnya seperti di bawah ini berarti anda berhasil konfigurasi ROUTING RIP

cukup sekian tutorial konfigurasi routing rip
dan semoga bermanfaat untuk kalian.....

selamat mencoba....!


wassalamuallaikum.wr.wb
